2020年度淮安市体育局健身器材安装项目招标公告
来源:本站   更新时间:2020-09-21   【关闭】

第一章  询价函

一、招标项目名称及编号

项目名称:2020年度淮安市体育局健身器材安装项目

项目编号:STYD-A202007

招标项目的采购需求

1招标项目简要说明:

本项目确定1中标人完成2020年度淮安市体育局健身器材安装。

2具体内容、技术要求详见招标文件第项目需求

、投标人资要求:

1法人或者其他组织的营业执照等证明文件

2、经营范围需有体育类或建筑类安装施工。

、投标文件接收信息

投标文件接收形式:快递或本人直接送达我司

截止时间:2020922上午1100

投标文件接收地点:南京市六合区时代大道120号苏体运动

投标文件接收人:黄金虎  15850519099

、开标有关信息

评标时间202092213:00

评标地点:南京市六合区时代大道120号苏体运动3楼会议室

、投标文件制作份数要求:

正本份数:1份

、其他说明事项

有关本次招标的事项若存在变动或修改,我司电话告知



  项目需求

此项目选定1名中标人完成2020年度淮安市体育局健身器材安装

一、安装详情

1、前期中标单位需去现场19个点进行场地测量和安装规划工作。

2安装清单涟水12套、洪泽6套、苏淮高新区1套

序号

器材名称

数量

单位

太极揉推器

19

双位漫步机

19

健骑机

19

三位扭腰器

19

腰背按摩器

19

上肢牵引器

19

室外棋牌桌

76

儿童组合游乐设施

19

人造草坪

5700

10

360儿童笼式足球场

19

11

体育文化氛围营造标识灯牌(方形立柱)

38

12

体育公园统一标识

19



3器材详情

序号

器材名称

技术参数

太极揉推器



一代路径(详见附件1现场安装作业指导书



双位漫步机

健骑机

三位扭腰器

腰背按摩器

上肢牵引器

室外棋牌桌

人造草坪铺设

1.人造草皮,颜色:绿色。

2.胶水类型:羧基丁苯乳胶;背胶重量:900g/m2。

3.填充物:砂粒橡胶颗粒

360儿童笼式足球场



场地面积:场地规格不小于7150×6500×2185mm, 2 个出入门。

安装图纸详见附件2

10

体育文化氛围营造标识灯牌(方形立柱)/体育公园统一标识

1、地面以上尺寸不低于:1250*130*1460mm





安装周期及付款方式

1安装周期:合同签订并经见证后30日内安装调试到位。

2付款方式:合同签订后支付合同总额的30%作为预付款,安装调试完毕且验收合格后付至合同价的95%,剩余5%1年质保期到期后的七个工作日付清

安装档案

1、安装单位需在项目安装前、中、后拍摄安装关键点照片传送我司留档。

2、安装队需配合淮安市体育局签收《受赠协议》工作。

3、安装单位负责各项验收材料验收工作。

、产品售后服务要求:

1安装免费质保期:免费质保期1

2、中标单位负责质保期内因施工造成的器材安装不正确、器材组装不牢固、塑草脱胶等安装质量问题的质保服务。

3安装项目出现因施工导致的质量问题时,中标单位4小时内予以回应,在质量保修期内器材发生因施工造成的故障必须在得到通知后24小时内派人到现场解决。

4、中标单位在安装项目完毕后,应派技术人员到安装现场调试至器材正常使用

5中标单位应提供免费现场培训管理技术人员的服务。





 评标办法和评标标准

一、评标办法

本项目采用最低价中标法确定1中标人。若投标人提供开票税点不一,则评委进行相关税点换算得出最低价中标人。



二、废标说明(以下任意一项偏差将视为废标

1、标书未密封或密封破损

2、未提供合法有的效法人或者其他组织的营业执照等证明文件

3、经营范围无体育类或建筑类安装施工类资质

4、纸质标书缺少盖章





















































附件1

现场安装作业指导书

1  适用范围

适用于本公司器械的现场安装作业

2     施工准备

2.1   浇注器材地基所使用的混凝土强度不低于C20,准备标号不低于425#的水泥、粒径为2.5~3.2cm的石子及水和沙子;冬天需加防冻剂,比例为:水泥:防冻剂=10:1(单位:kg)。

      注:安装前根据器材使用说明书确定需铺设缓冲层的产品,并按照器材使用说明书的要求准备足够的缓冲层用沙子或其它材料,缓冲层用沙子颗粒大小0.2~2mm。

2.2   用电:220V或380V(根据场地确定)。

2.3   检查安装器材位置的土质,按下列方法检验,在距地表800mm深度以内土质的干强度应不低于中等。否则,应将该土质等效处理后方可安装器材。

2.3.1 干强度试验:将一小块土捏成土团,风干后用手指捏碎、掰断及捻碎,并应根据用力大小进行下列区分:

1) 很难或用力才能捏碎或掰断为干强度高。

2) 稍用力即可捏碎或掰断为干强度中等。

3) 易于捏碎或捻成粉末者为干强度低。

注:当土中含碳酸盐、氧化铁等成分时会使土的干强度增大,其干强度宜再将湿土作手捻试验,予以校核。

2.3.2 手捻试验:将稍湿或硬塑的小土块在手中捻捏,然后用拇指和食指将土捏成片状,并应根据手感和土片光滑度按表1进行区分。



1 通过手捻试验区分干强度

      手捻试验

干强度

粉粒为主,有砂感,稍有黏性,捻面较粗糙,无光泽

低—中

含砂粒,有黏性,稍有滑腻感,捻面较光滑,稍有光泽

中—高

粉粒较多,有黏性,稍有滑腻感,捻面较光滑,稍有光泽

中—高

无砂感,黏性大,滑腻感强,捻面光滑,有光泽

高—很高



3     施工工艺

3.1   土建施工

 查看器材使用说明书,确认该产品是否需要缓冲层,根据下列要求进行土建施工,坑体不得处置为上大下小的形状。

3.1.1 需要缓冲层的产品(图1、图3、图5)

3.1.1.1根据器材使用说明书的要求在器材安装位置挖出缓冲层坑体,对于地表无铺设层或铺设草坪的地面,深度从地表测量;对于有其它铺设层的地面,则需将铺设层按器材使用说明书要求的缓冲层形状进行切割后挖出坑体,坑体深度从铺设层表面测量。

3.1.1.2 在器材安装位置按表2中的尺寸挖出器材安装基坑,坑体深度需从缓冲层坑体底部向下测量;若器材为多立柱结构,则需根据器材使用说明书上标示的立柱间距和位置,在每一立柱位置分别挖出安装基坑。

3.1.2 不需要缓冲层的产品(图2、图4、图6、图7)

      在器材安装位置按表2中的尺寸挖出器材安装基坑,对于地表无铺设层或铺设草坪的地面,深度从地表测量;对于有其它铺设层的地面,则需将铺设层按表2中的基坑尺寸形状进行切割后挖出坑体,坑体深度从铺设层表面测量;若器材为多立柱结构,则需根据器材使用说明书上标示的立柱间距和位置,在每一立柱位置分别挖出安装基坑。

2 器材基坑尺寸             单位:mm

器械高度H

H﹤1000

1000≤H﹤2000

H≥2000

地埋式篮球架

缓冲层坑体尺寸

按器材使用说明书的要求确定有无缓冲层及有缓冲层器材的坑体尺寸

回填土层厚度

100

基坑尺寸

(L×B×H)

立柱式

500×500×500

500×500×600

500×500×700

1000×1000×1000

框架式

400×400×400

——

下埋深度h

立柱式

400

500

600

900

框架式

300

——

支承层厚度h1

100

注:部分器材有下埋部位距离过近的情况,此时坑体尺寸需要相应调整,具体尺寸以器材使用说明书为准。

3.2   器材的安装

3.2.1 浇注支撑层

将搅拌好的混凝土砂浆倒入坑体内并夯实抹平,支撑层混凝土厚度为100mm。

3.2.2 立柱直埋式器材的安装(图1、图2、图3、图4)

3.2.2.1 将器械放入坑体内,塑木立柱器材需将下埋支管插入立柱下埋部分的孔内,并调整位置保持左右对称,保证地埋标志线与地表(地表无铺设层或铺设草坪的地面)或铺设层(不包括草坪)表面处于同一平面内。

3.2.2.2 用水平仪校正器械,多立柱紧固件连接的器材需对各立柱分别校正,并调整器材各部位,保证器材运行正常。

3.2.2.3 浇注混凝土,浇注厚度为:表2中列出的下埋深度-100mm(回填土层厚度),各支撑立柱和主体保证与安装地面垂直,垂直度公差应不大于1/100,调整好后将混凝土夯实抹平。

3.2.2.4 回埋原土并夯实,需要缓冲层的产品按器材使用说明书的要求铺设缓冲层。

3.2.2.5 擦拭干净并放置水泥未干,请勿使用!标识, 安排专人监护,凝固5-7天后移除水泥未干,请勿使用!标识即可使用。

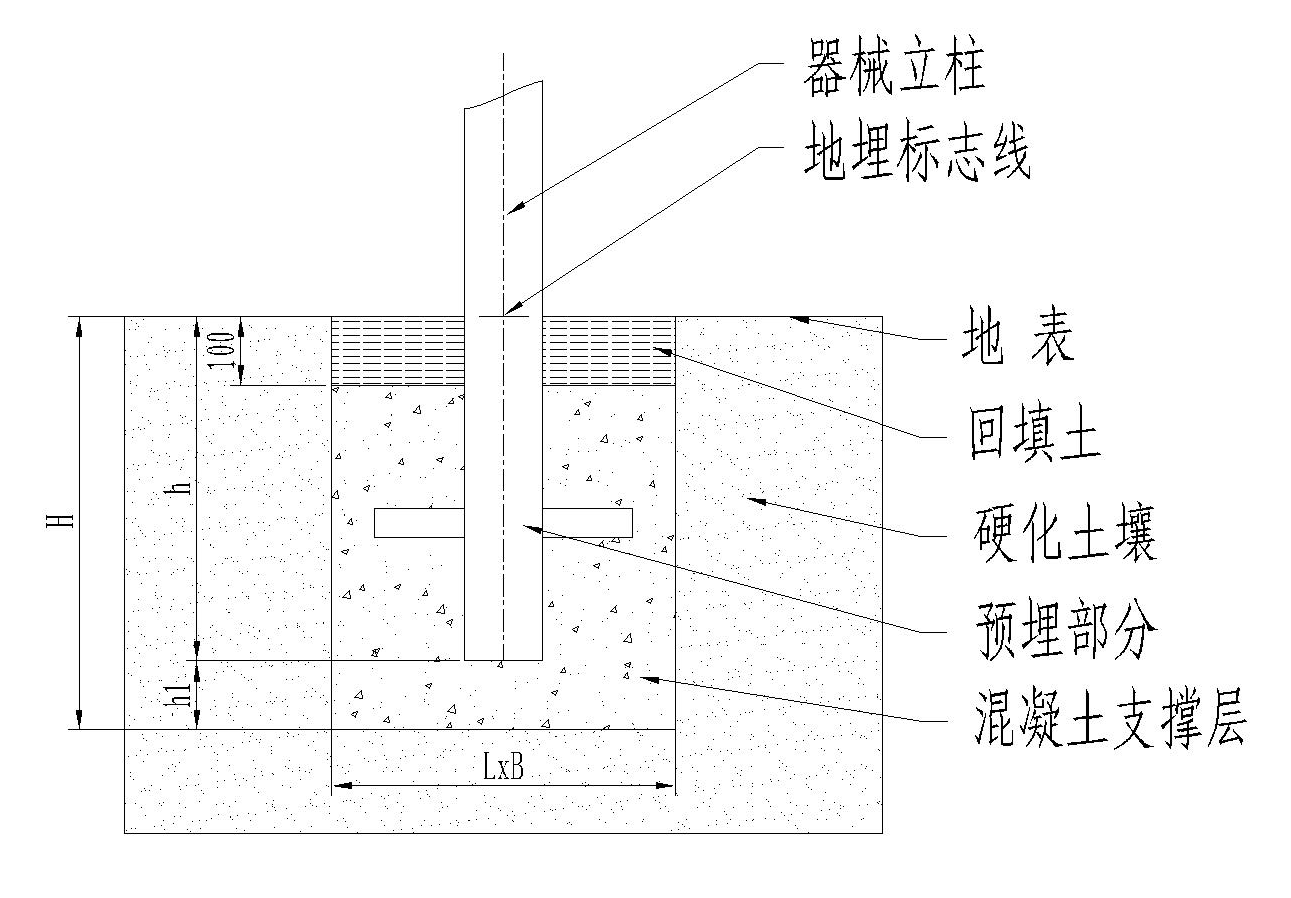

1 有缓冲层钢管立柱直埋式             图2 无缓冲层钢管立柱直埋式

器材地基施工图                          器材地基施工图

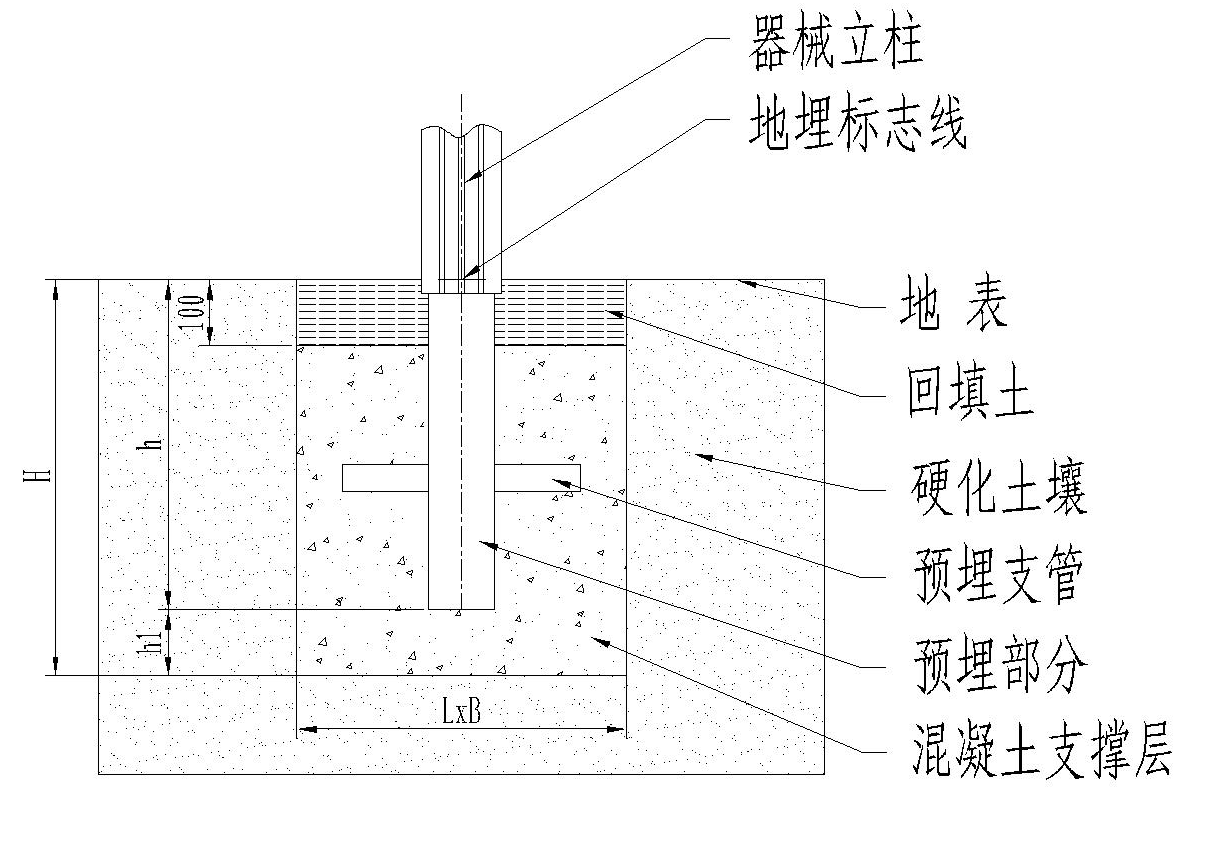

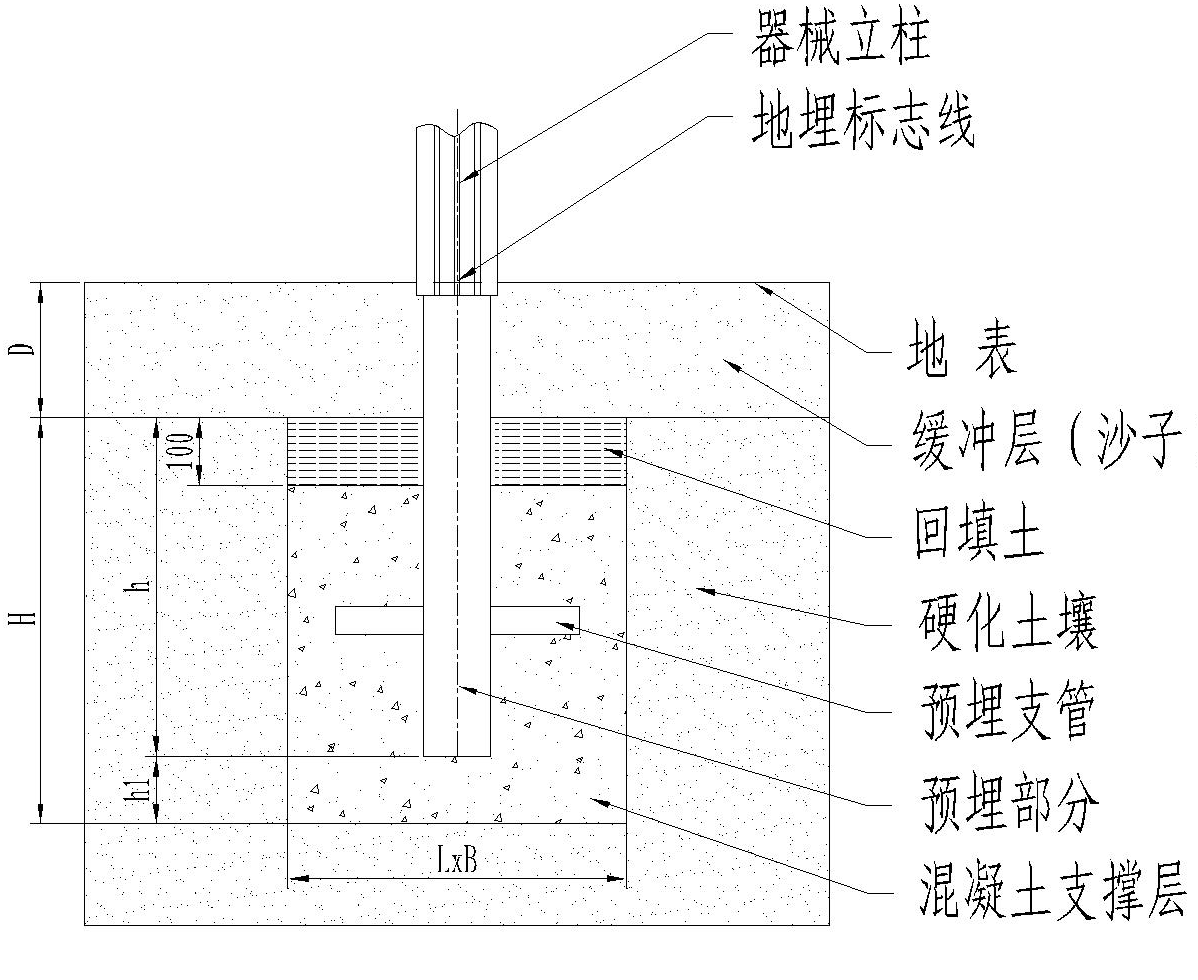

3 有缓冲层塑木立柱直埋式           图4 无缓冲层塑木立柱直埋式

器材地基施工图                          器材地基施工图



3.2.3 立柱预埋件式器材的安装(图5、图6)

3.2.3.1 将预埋件放入坑中,注意安装方向, 摆正位置,预埋件顶端距基坑顶端保留55mm(保证浇注混凝土后预埋件高出混凝土45mm)。

3.2.3.2 浇注混凝土,浇注厚度为:表2中列出的下埋深度-100mm(回填土层厚度),保持螺杆竖直, 调整好后将混凝土夯实抹平。放置水泥未干,请勿使用!标识并安排专人监护,凝固5-7天。

3.2.3.3 移除水泥未干,请勿使用!标识,安装器械,保证地埋标志线与地表(地表无铺设层或铺设草坪的地面)或铺设层(不包括草坪)表面处于同一平面内, 各支撑立柱和主体保证与安装地面垂直,垂直度公差应不大于1/100。调整器材各部位,保证器材运行正常,使用M18紧固件紧固。

3.2.3.4回埋原土并夯实,需要缓冲层的产品按器材使用说明书的要求铺设缓冲层。

3.2.3.5擦拭干净即可使用。

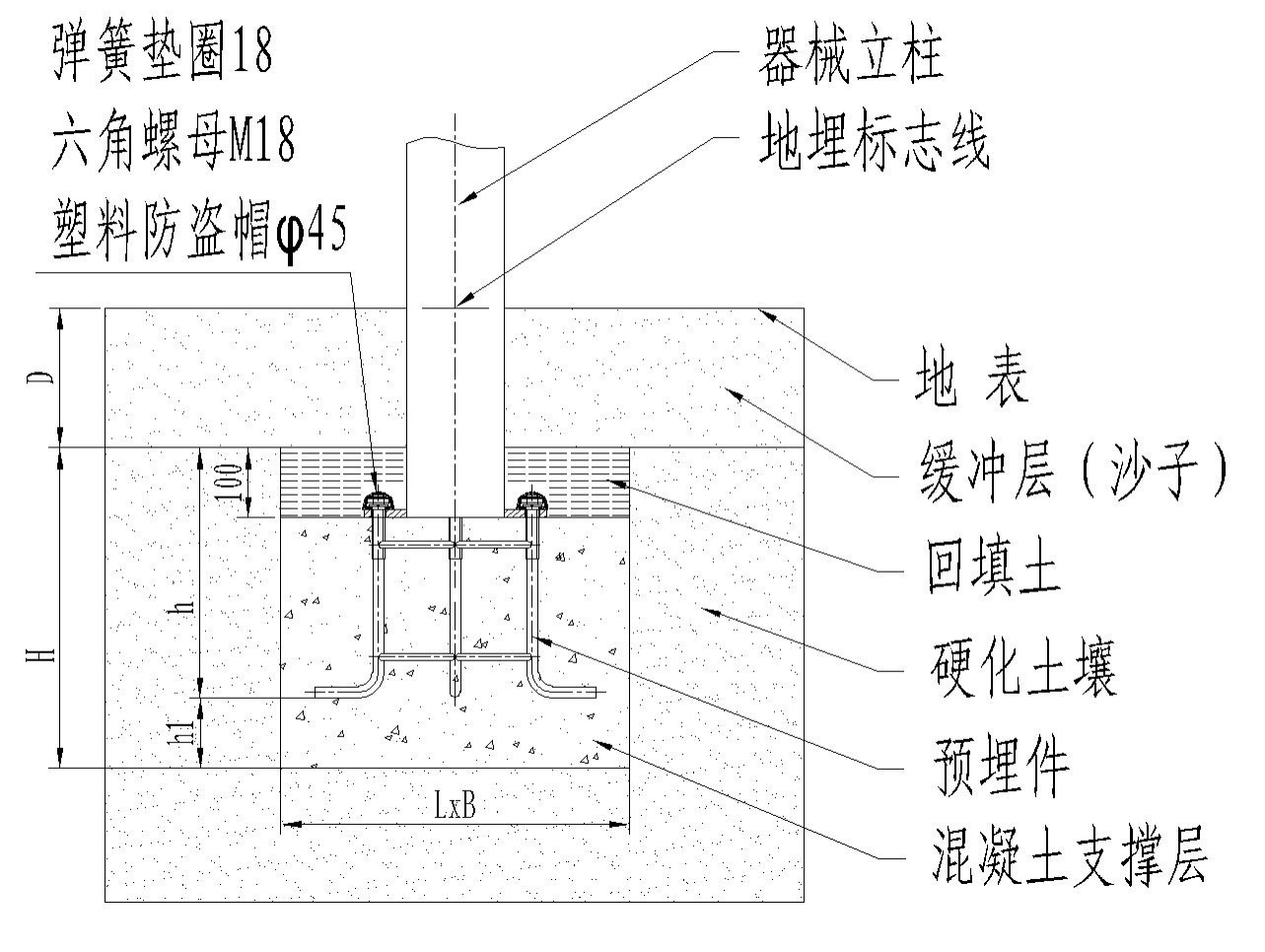

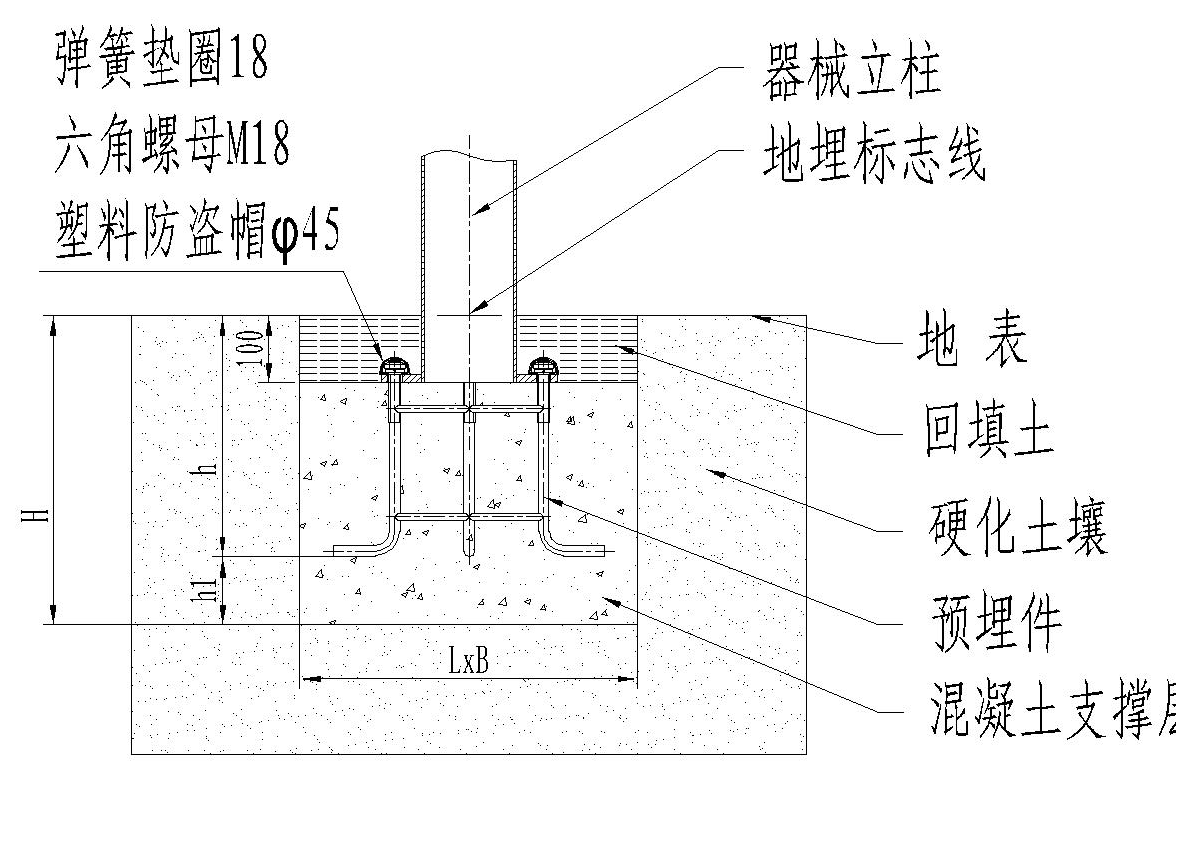

5 有缓冲层立柱预埋式                 图6 无缓冲层立柱预埋式

器材地基施工图                         器材地基施工图

3.2.4 框架式器材的安装(图7)

3.2.4.1 将预埋件放入坑中,根据器材使用说明书调整各预埋件的相对位置,预埋件顶端高出基坑22mm。

3.2.4.2 浇注混凝土,浇注厚度200mm,保持螺杆竖直,调整好后将混凝土夯实抹平。放置水泥未干,请勿使用!标识并安排专人监护,凝固5-7天。

3.2.4.3 移除水泥未干,请勿使用!标识,放置地脚支撑焊件,回埋原土并夯实。

3.2.4.4安装器械, 各支撑立柱和主体保证与安装地面垂直,垂直度公差应不大于1/100。调整器材各部位,保证器材运行正常,使用M12紧固件紧固。

3.2.4.5擦拭干净即可使用。

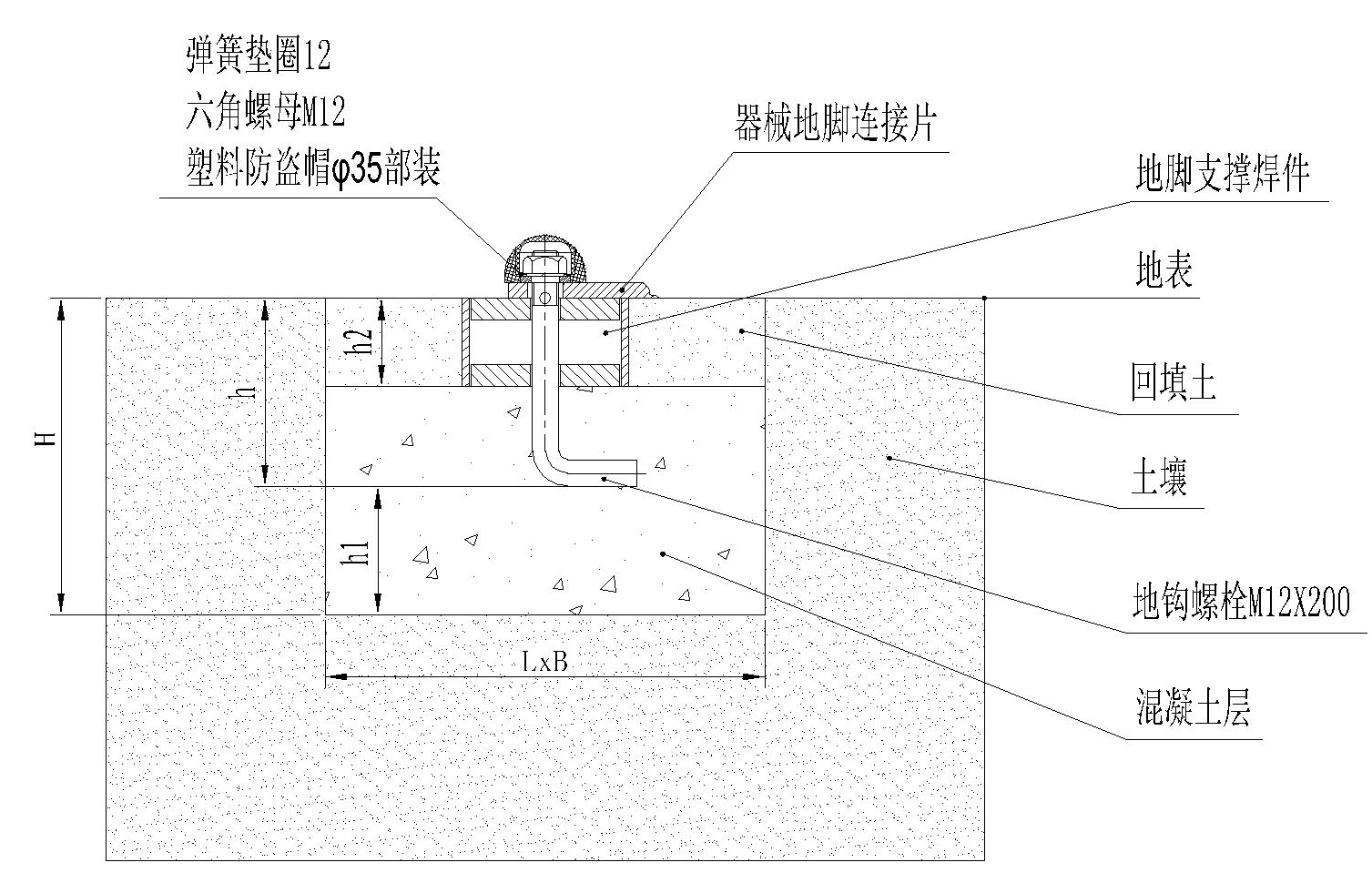

7 框架式器材地基施工图

3.3   填写器材安装检查表

器材安装完毕后由安装人员和管理单位/使用单共同填写器材安装检查表,将原件交客户保管,复印件交回公司存档。

      注:器材安装检查表随器材说明书提供。



4   要求

4.1   严格按照器材使用说明书仔细认真安装;

4.2   器械安装应征求用户意见,在标准允许下并在合同规定范围内进行器械的安装;在保证器材说明书中规定的安全距离和空间的情况下配置合理、布局美观。

4.3   器材安装应确保稳固、可靠,不应有基础部件和支撑部件的松动和晃动现象;在安装过程中工件表面不得发生刮伤、碰伤等现象。

4.4   器材装配应完整,各零部件不应产生折断、裂纹、影响使用性能的变形等现象;

4.5   具有转动、滑动、摆等活动性能的零部件,应保证运转灵活和到位,不应有无法转(滑、摆)动、卡滞、干涉、松动、异常碰撞以及异常声响等现象。

4.6   安装器材的场地及周围环境,应符合下列要求:

4.6.1 器材距架空高低压电线的水平距离应不小于8m;

4.6.2 器材距地下管道、地下线路边缘的水平距离应不小于2m,距各类办公楼房、居民住宅及各类楼堂馆所的水平距离应不小于8m;

4.6.3 夜间需使用器材的场所,在器材边缘2m的范围内,光照度应不小于15lx;

4.6.4 器材应远离易燃、易爆和有毒、有害的物品,场地建设应符合使用国家的相关规定。

4.7   本指导书所列内容仅为器材安装时的指导性要求,具体安装时须以各器材的使用说明书要求为准。

4.7   其它要求应符合GB19272-2011。

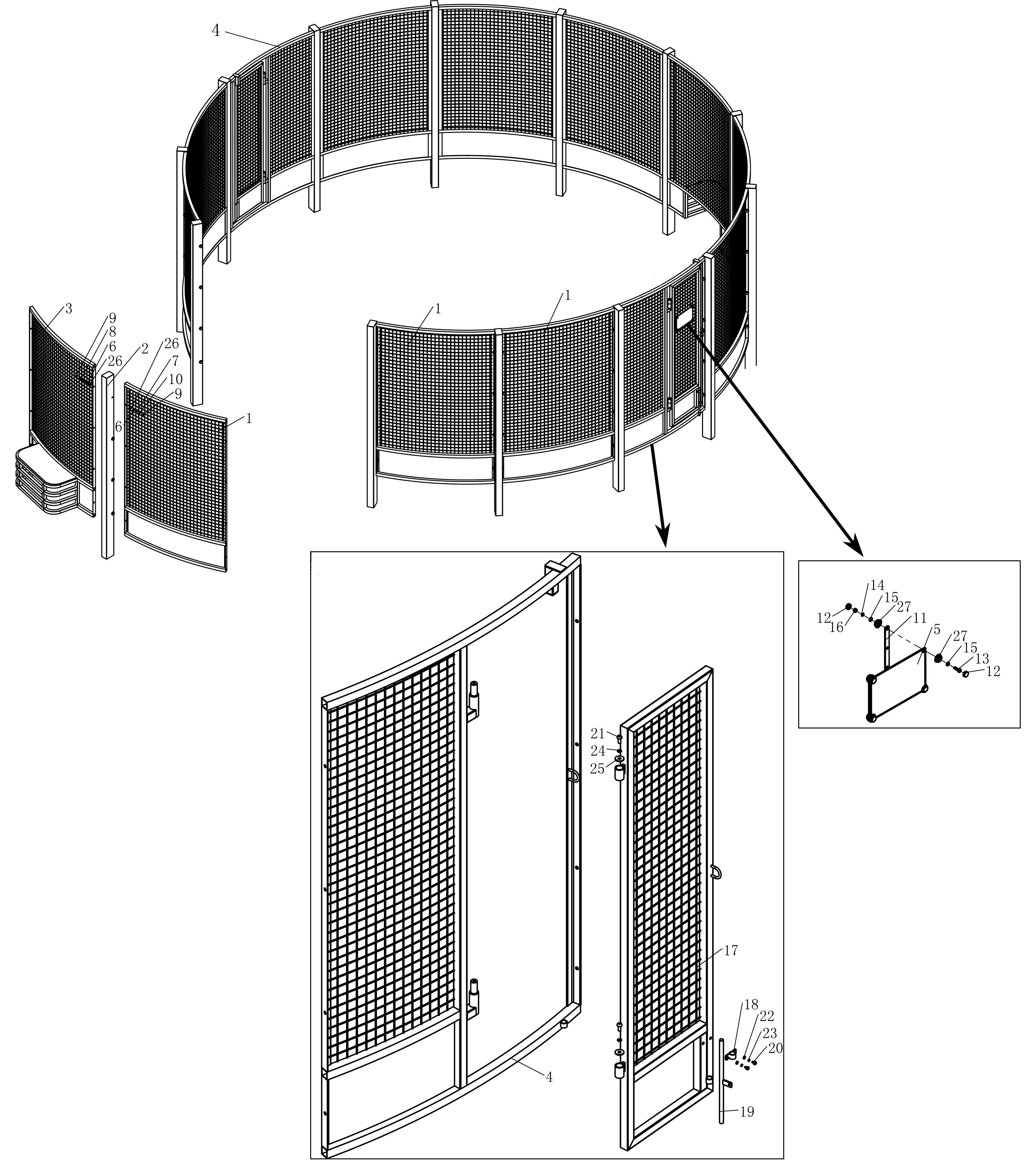

附件2 360儿童笼式足球场

1器材的安装及场地要求:

将装配好的器材按照下列要求安装到指定的位置:

1、器材安装应确保稳固、可靠,不应有基础部件和支撑部件的松动和晃动现象。

2、器材的地面安装及其埋入地下的结构,应符合下列要求:

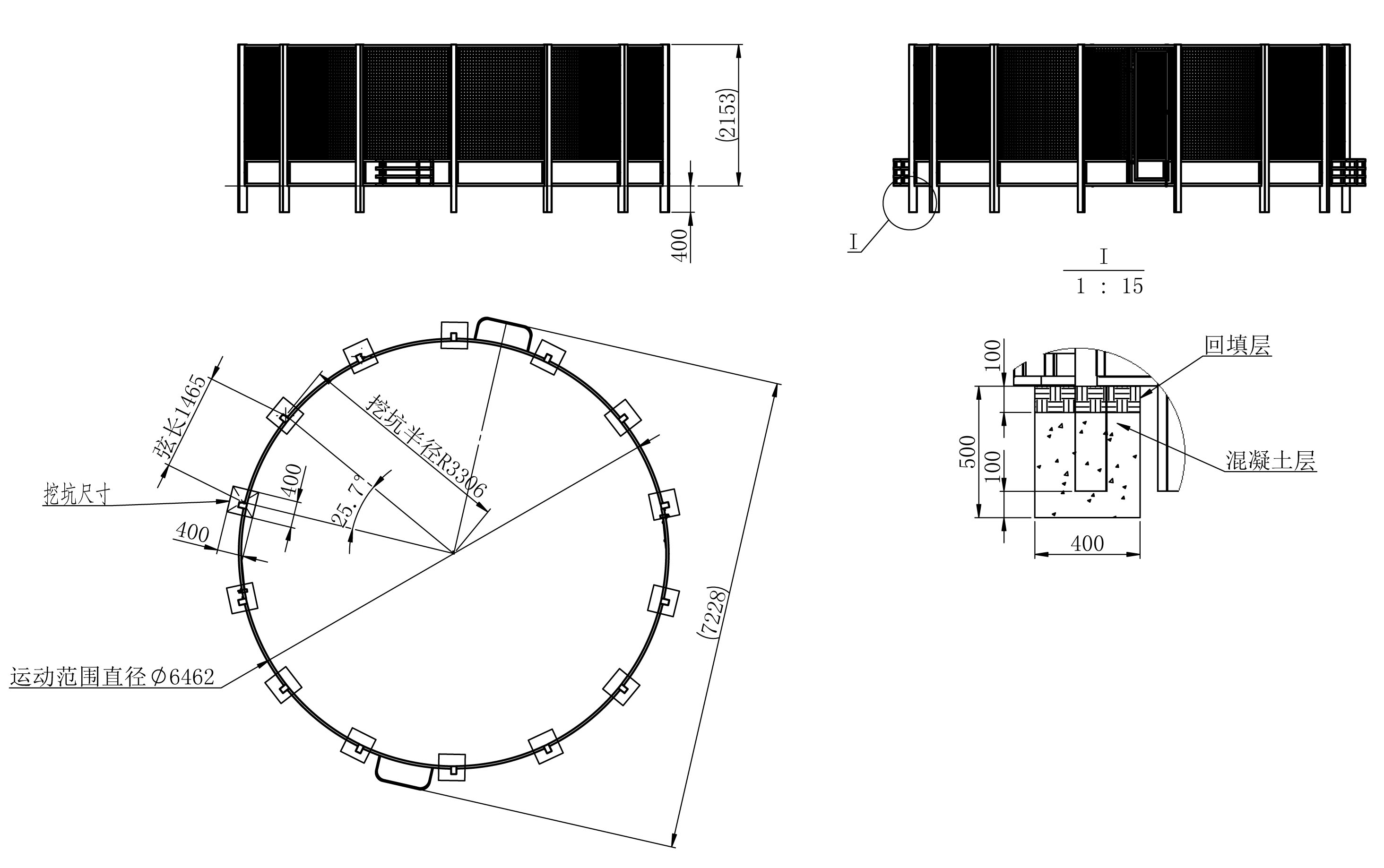

a) 埋入地下的器材立柱,地埋部分应具有横向支撑或支撑盘;地埋器材应标志出永久地埋标志线,地埋结构见图2。

单位为毫米



2地埋示意图

b) 安装器材的土质,在距地表800mm深度以内应不低于干强度中等的土质要求。

c) 器材立柱埋入地下的深度应不小于600mm;器材立柱底部以下应有不小于100mm厚度的混凝土支撑层;回填层厚度应不小于100mm;

d) 安装器材各支撑立柱混凝土地基坑的水平尺寸应不小于400mm×400mm×500mm,共14处;

e) 安装器材各支撑立柱混凝土地基处置不应为上大下小的形状;

f) 浇注器材地基所使用的混凝土(水泥:黄沙:石子=1:2:3)强度应不低于C20,且在地基没有完全凝固之前,应有专人监护;

g) 器材安装后,各支撑立柱和主体应保证与安装地面的垂直,垂直度公差应不大于1/100。

3、器材不应使用膨胀螺栓进行地面固定。

4、安装器材的场地及周围环境,应符合下列要求:

h) 器材距架空高低压电线的水平距离应不小于8m;

i) 器材距地下管道、地下线路边缘的水平距离应不小于2m,距各类住宅的水平距离应不小于8m;

j) 夜间需使用器材的场所,在器材边缘2m的范围内,光照度应不小于15Lx;

k) 器材应远离易燃、易爆和有毒有害的物品,场地建设应符合国家的相关规定。

5、器材装配应完整,各零部件不应产生折断、裂纹、影响使用性能的变形等现象。

6、具有转动、滑动、摆动等活动性能的零部件,应保证运转灵活和到位,不应有无法转(滑、摆)动、卡滞、干涉、松动、异常碰撞以及异常声响等现象。





































附件3

2020年度淮安市体育局健身器材安装项目报价单



序号

项目

单价

数量

合计

备注

1

测量场地规划安装



1



中标单位自行开车测量场地尺寸并规划安装

2

1代路径安装



11



器材名称:1太极揉推器2双位漫步机3健骑机4三位扭腰器5腰背按摩器6上肢牵引器7室外棋牌桌每场地4件

3

塑草铺设



300平方



含草坪卸货、保管铺贴、画线草坪填充石英砂、填充橡胶颗粒。(石英砂6吨、颗粒1吨,厂家提供)

4

360儿童笼式足球场



1



按照安装图纸施工(附件3)

5

体育文化氛围营造标识灯牌(方形立柱)



2



单立柱(需二次安装)

6

体育公园统一标识



1



单立柱(需二次安装)

7

附属运费



1



甲方器材统一运至属地体育局,中标单位负责二次运输(距离50公里内)

8

垃圾清理



1



每片场地施工垃圾清运

总价(单位公章)



含  %增值率专用发票

注:此报价为每片运动场所有器材及附属设施安装费用。如后续施工项有变化则按单项单价核算。
